Aluminiowe sufity panelowe EURACON - Instrukcja montażu

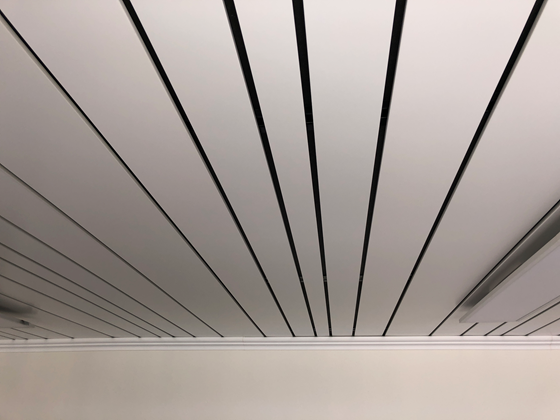

Sufit panelowy składający się z paneli o różnych szerokościach w sali konferencyjnej

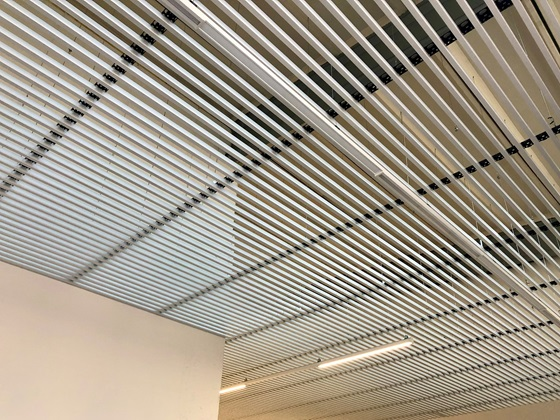

Sufit panelowy K-34 z łącznikami o szerokości 66 mm w hali fabrycznej

Do montażu i obsługi sufitów metalowych należy zatrudniać wykwalifikowanych specjalistów posiadających odpowiednią wiedzę.


Z cienkościennymi materiałami należy obchodzić się z odpowiednią ostrożnością. W celu uniknięcia obrażeń, zabrudzeń i uszkodzeń należy nosić rękawice ochronne.


Firma instalacyjna musi wyznaczyć odpowiedzialnego kierownika robót, który będzie prowadził i nadzorował instalację zgodnie z zasadami techniki. Firma instalacyjna ma obowiązek i ponosi pełną odpowiedzialność za zapewnienie wystarczającego bezpieczeństwa i zgodności systemu, aby zapobiec upadkowi komponentów podczas i po instalacji.


Należy przestrzegać instrukcji producenta. Firma montażowa musi wykluczyć ryzyko uszkodzenia mienia, a w szczególności zagrożenie dla życia i zdrowia osób przebywających w pomieszczeniu podczas montażu i po jego zakończeniu. Należy uwzględnić warunki statyczne określone przez projektanta budynku, takie jak ruchy elewacji, rozszerzalność budynku i szczeliny dylatacyjne.


Wymagania dotyczące części budowlanych


Można stosować wyłącznie elementy konstrukcyjne zatwierdzone przez producenta. Konstrukcja nośna musi być dopasowana do metalowego systemu sufitowego i mieć wystarczającą stabilność wzdłużną i poprzeczną.


Tolerancja płaskości


W przypadku montażu widocznych konstrukcji wsporczych, materiałów warstwy wierzchniej i kątowników krawędziowych dopuszczalne odchylenie od płaskości wynosi +/-2 mm na metr długości, ale nie więcej niż 5 mm na długości 5 metrów, mierzone poziomo w punkcie wieszaka w każdym kierunku. Dopuszczalne ugięcia warstw osłonowych nie są uwzględnione w tolerancjach płaskości i muszą być brane pod uwagę dodatkowo.


Kolejność montażu


Aby zapewnić równomierność podczas montażu, wsporniki krawędziowe należy najpierw przymocować do ograniczających elementów budynku w sposób płaski, zgodnie z żądaną wysokością zawieszenia. Połączenia ścienne nie mogą być obciążane. Nie można ich używać jako podpory. Jeśli połączenie ścienne jest otwarte, równość należy zapewnić za pomocą odpowiednich punktów pomiarowych.


Wyrównanie


Równoległe, widoczne konstrukcje wsporcze i szyny nośne muszą być dokładnie wyrównane względem siebie (jeśli to możliwe za pomocą lasera lub sznurka). Szczególną uwagę należy zwrócić na wyrównanie modułów za istniejącymi połączeniami szyn nośnych. Jeśli pomieszczenie jest dłuższe niż 5,00 m, łączniki szyn nośnych są wciskane we wstępnie wybite otwory na końcach szyn nośnych i mocowane. Gwarantują one prawidłowy rozstaw szyn nośnych dla modułów.


Montaż szyn nośnych


Szyny montażowe mogą być mocowane bezpośrednio do sufitu podwieszanego przy użyciu materiałów mocujących zatwierdzonych przez władze budowlane. W przypadku sufitów podwieszanych szyny nośne są mocowane za pomocą szybkich wieszaków HDneu i linek do podwieszania lub za pomocą wieszaków Nonius na żądanej wysokości. Jeśli górna część wieszaka Nonius jest zagięta, należy użyć otworu obok zagięcia. Jeśli nie jest to możliwe, należy użyć podkładki o odpowiednim rozmiarze, aby uniknąć późniejszego ugięcia wieszaków. Pierwsza szyna zawieszenia jest mocowana w odległości maks. 20 cm od ściany. W przypadku szybkich wieszaków HDneu należy upewnić się, że zainstalowane są dostarczone płytki blokujące. Zapobiega to samoczynnemu odczepianiu się wieszaków podczas i po montażu. Szybkozłączki są zaprojektowane do maksymalnego obciążenia powierzchniowego 15 N/m². Maksymalny rozstaw wieszaków wynosi 150 cm na szynie nośnej w pomieszczeniu. Maksymalny rozstaw szyn nośnych wynosi 120 cm w pomieszczeniach. W przypadku wsporników akustycznych lub izolacyjnych rozstaw szyn nośnych można również zmniejszyć, aby uniknąć przycinania. Ostatnia szyna nośna jest ponownie mocowana w odległości maks. 20 cm od ściany. Elementy mocujące (np. lampy i głośniki) muszą być mocowane oddzielnie, ponieważ sufit panelowy nie jest przystosowany do dodatkowych obciążeń.


Odporność od skręcania


Zawieszenie szyn nośnych musi skutkować wolnym od skręcania i zlicowanym przebiegiem z jednoczesnym naprężonym osadzeniem zawieszenia.


Wyrównanie konstrukcji nośnej


Sufity metalowe i ich zazwyczaj duże długości paneli wymagają starannego montażu i wyrównania konstrukcji nośnej (szyn nośnych). Dotyczy to w szczególności paneli metalowych, ponieważ w tym przypadku zazwyczaj nie ma potrzeby stosowania stężeń krzyżowych (konstrukcji rusztu nośnego).


Uchwyty, nadbudowy i mocowania


Ogólna odpowiedzialność za uchwyty, nadbudowy i mocowania spoczywa na projektancie budynku, w szczególności za wybór typu / lokalizacji / wyboru i podstawowej zgodności systemu. Integracja uchwytów, konstrukcji nośnych i elementów mocujących musi być przeprowadzona zgodnie z określonymi specyfikacjami producenta sufitu, a także producenta uchwytów i elementów mocujących. Wszelkie prace w tym kontekście są pracami dodatkowymi i muszą być uzgadniane oddzielnie. Podłączenie np. komponentów elektrycznych należy wyjaśnić w każdym indywidualnym przypadku i zgodnie ze specyfikacjami producenta.


Płaskość w obszarze krawędzi


Ze względu na proces produkcyjny może wystąpić odchylenie w płaskości cienkościennych paneli metalowych, gdy są one cięte na wymiar w fabryce lub na miejscu, gdy są umieszczane na kątowniku krawędziowym; jest to nieuniknione ze względu na procesy produkcyjne i produkcyjne i jest zgodne ze stanem techniki. Specjalne wymagania dotyczące płaskości paneli w przypadku podparcia kątownika krawędziowego muszą zostać uwzględnione przez klienta w ofercie.

Połączenia paneli


Połączenia paneli metalowych powinny być wyposażone w czarne łączniki wzdłużne. Niewielkie wizualne pogorszenie jednolitego wyglądu sufitu w miejscu łączenia paneli jest technicznie nieuniknione.


Montaż paneli


Panele montuje się poprzez dociśnięcie ich do szyn nośnych w sposób właściwy dla danego modułu. Z reguły panel jest przycinany o jedną szerokość kąta ściany i przenoszony. Zapobiega to również powstawaniu naprężeń rozciągających. Moduły z otwartymi połączeniami można zamknąć za pomocą profili wypełniających. W razie potrzeby profile wypełniające mogą mieć inny kolor niż panel. Aby uniknąć zabrudzeń i obrażeń podczas montażu, zaleca się noszenie rękawic (np. bawełnianych). Jeśli konieczne są cięcia i instalacje, należy je wykonać przed zamknięciem powierzchni.


Prostopadłość, rozszerzalność cieplna, dodatkowe obciążenia, obszary specjalne


Zgodnie z zamierzonym przebiegiem paneli metalowych, w każdym punkcie należy zapewnić absolutną prostopadłość paneli metalowych w stosunku do szyny nośnej. Podczas korzystania z profili konstrukcyjnych, w tym warstw wierzchnich, należy wziąć pod uwagę rozszerzalność cieplną aluminium. Wynosi ona 0,024 mm na metr długości profilu przy różnicy temperatur wynoszącej 1°C. Profile aluminiowe są produkowane w normalnej temperaturze +18°C. Tolerancje długości określone w normie jakości nie uwzględniają odchyleń długości spowodowanych rozszerzalnością cieplną. Dodatkowe mocowania i obciążenia muszą być podwieszane oddzielnie. Wszelkie mocowania do systemu sufitowego należy wcześniej uzgodnić z producentem.  W przypadku specjalnych zastosowań, np. w kuchniach, na zewnątrz, w wilgotnych i czystych pomieszczeniach, a także w pomieszczeniach wymagających ochrony przeciwpożarowej, izolacji akustycznej, odporności na uderzenia piłką, podkonstrukcja oraz jakość paneli i ich montaż muszą być określone oddzielnie.


Higiena


W celu uniknięcia możliwego powstawania pleśni (szczególnie w basenach), należy zapewnić wystarczającą wentylację tylną. Jest to obowiązkiem projektanta budynku.  Należy przestrzegać instrukcji producenta. Należy przestrzegać instrukcji producenta dotyczących transportu, a także instrukcji dotyczących prawidłowego układania w stosy i przechowywania w suchym miejscu. Należy przestrzegać instrukcji producenta dotyczących pielęgnacji i konserwacji.



Jeśli masz dodatkowe pytania, skontaktuj się z nami!

Twój zespół EURACON!
