Spółka EURACON Sp. z o.o. z siedzibą w Słubicach – dawnej dzielnicy „Dammvorstadt” miasta Frankfurtu nad Odrą – jest oficjalnym przedstawicielem grupy przedsiębiorstw BRF FRIEDRICHSHAIN GmbH oraz
DOBNER GUTWERT GmbH na terenie Rzeczpospolitej Polskiej.

EURACON jest producentem elewacji EURACON FS-300, wykonanej z wysokiej jakości lekkiego, barwionego aluminium

Instrukcja montażu paneli elewacyjnych EURACON FS-300

Element elewacyjny EURACON FS-300 nadaje się zarówno do montażu poziomego, jak i pionowego.

Panele elewacyjne mocuje się za pomocą dostępnych w handlu wkrętów do elewacji lub nitów
zrywalnych do metalowej lub drewnianej konstrukcji nośnej. Dzięki stabilnemu profilowaniu
elementów elewacyjnych o wysokości 12,5 mm zapewniona jest odporność okładzin ściennych na ulewny deszcz i silny wiatr.

Izolacja termiczna elewacji jest montowana w pożądanej grubości przed montażem profili nośnych. Wymagana przestrzeń do wentylacji tylnej elewacji aluminiowej jest zapewniona dzięki wysokości elementu wynoszącej 12,5 mm.

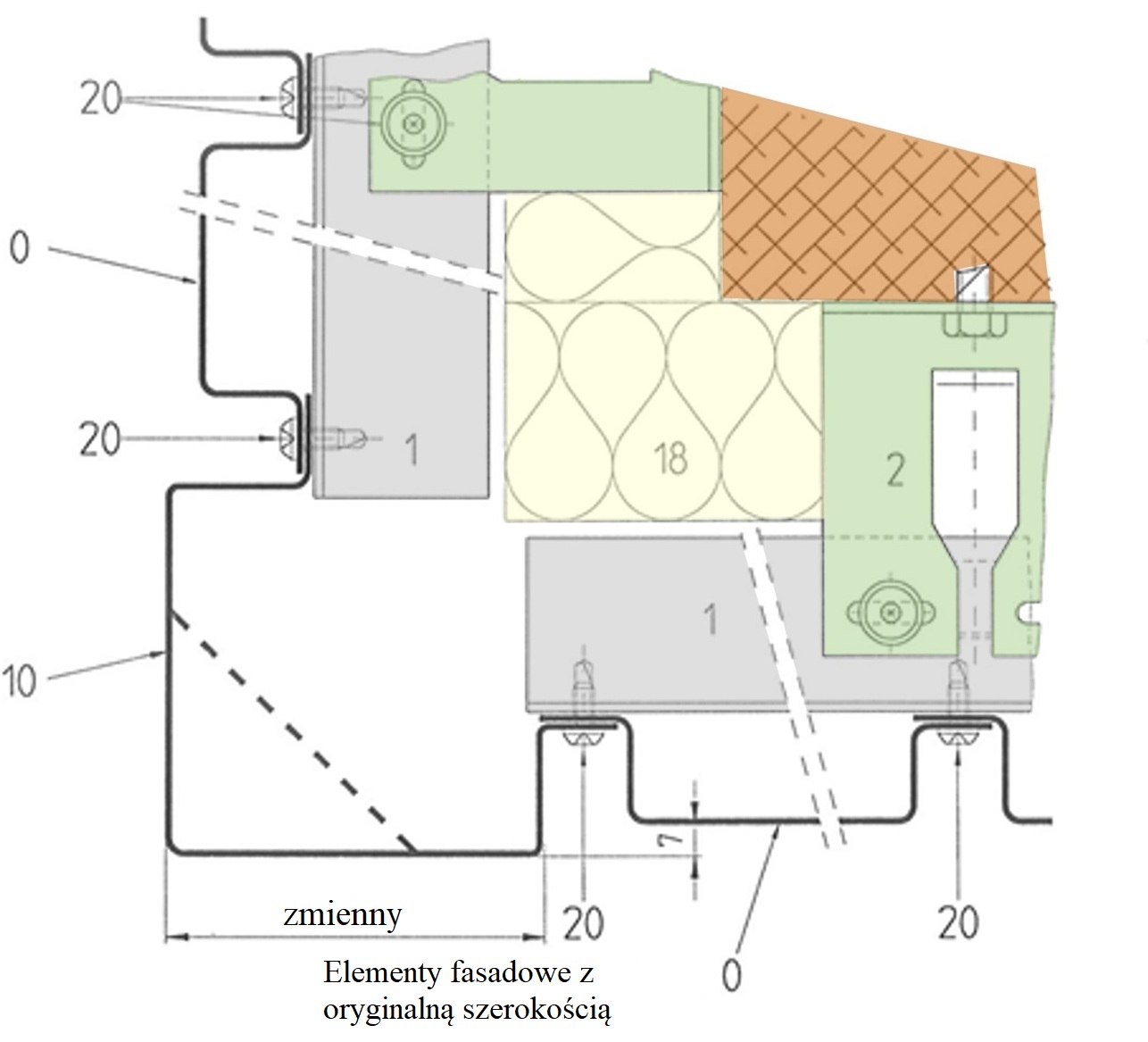

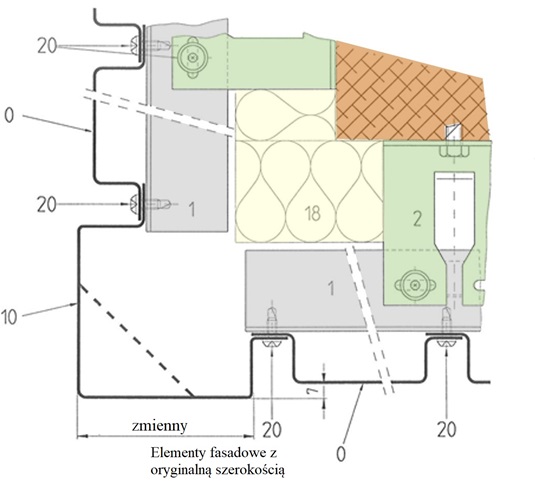

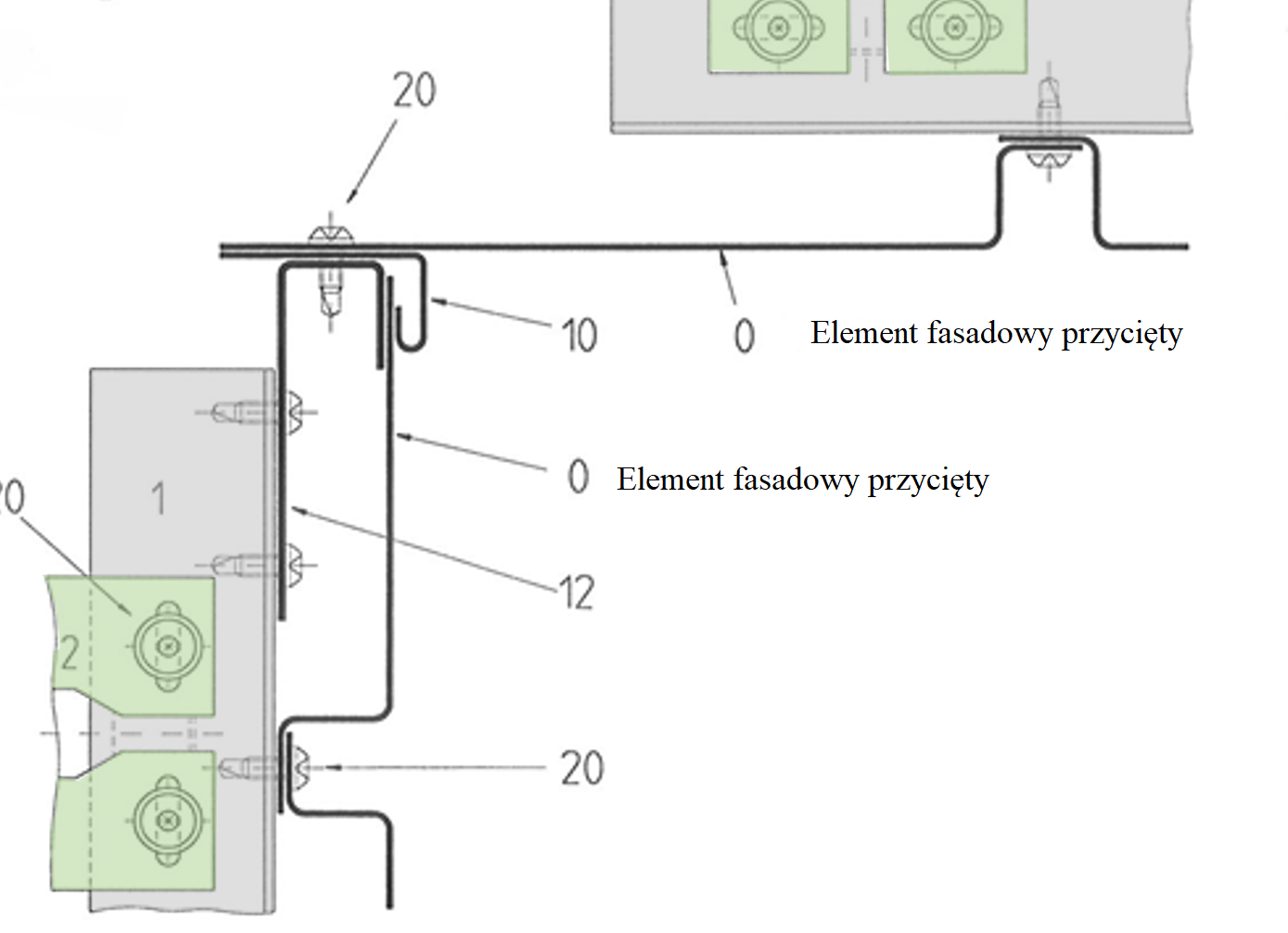

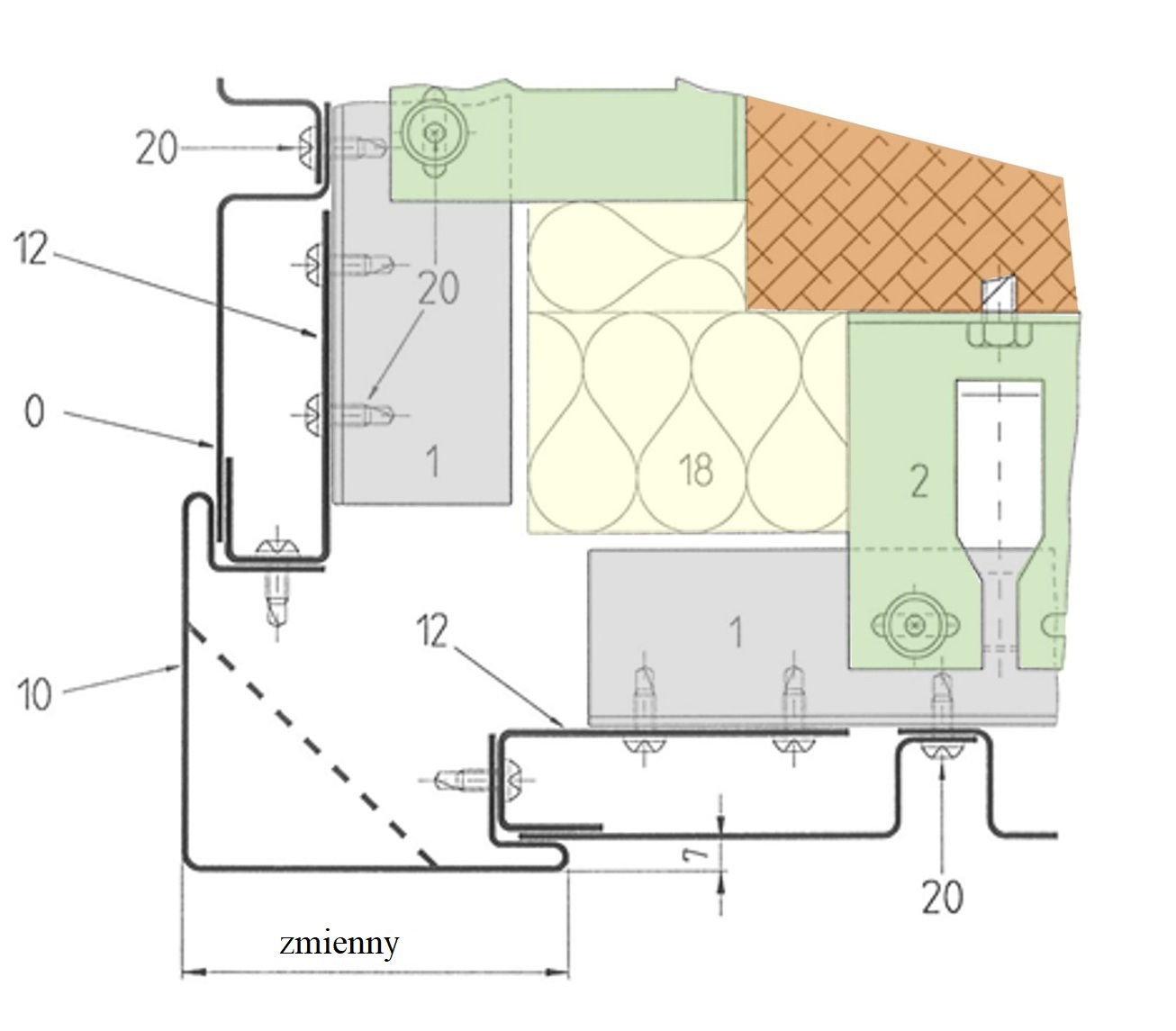

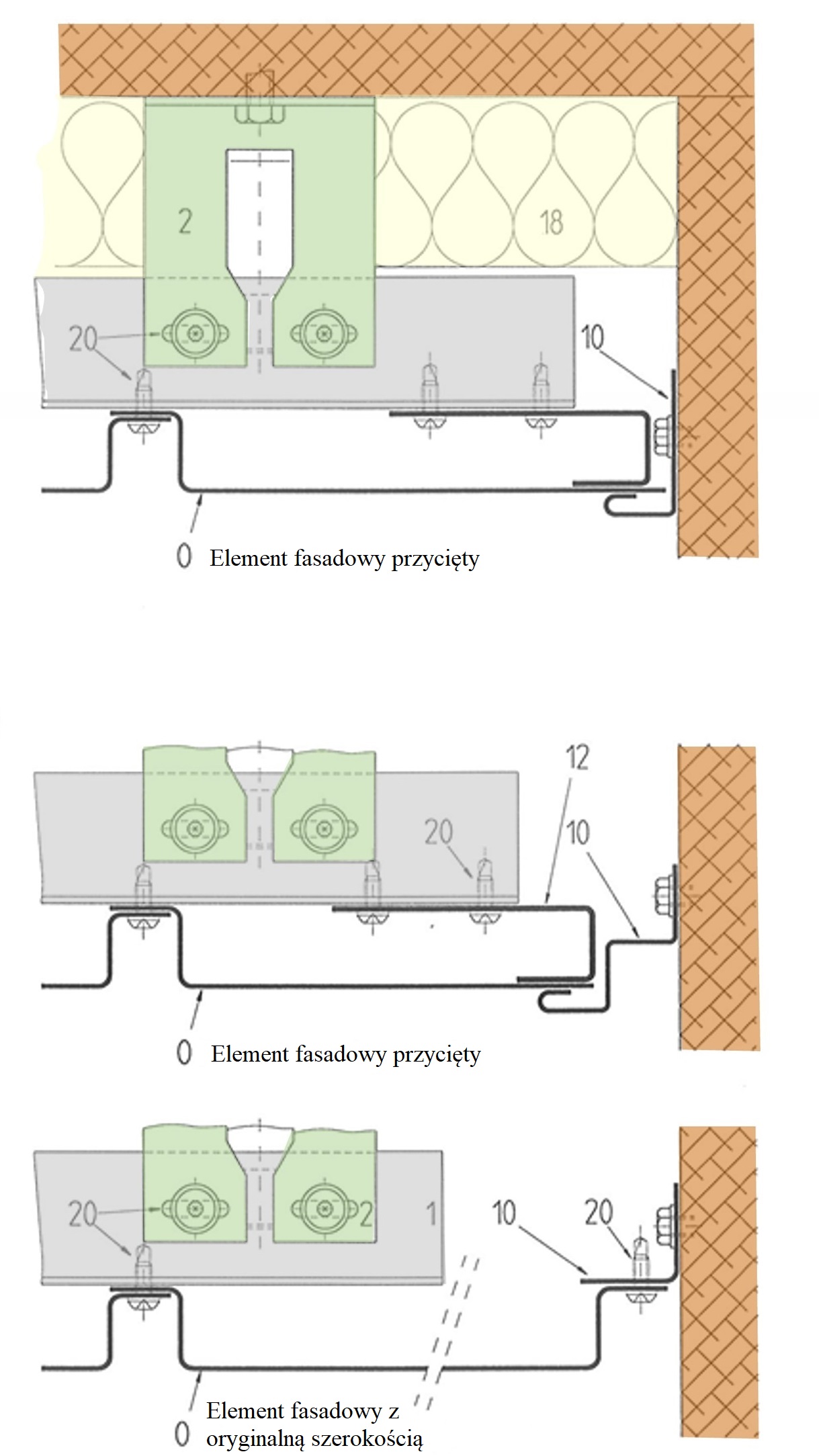

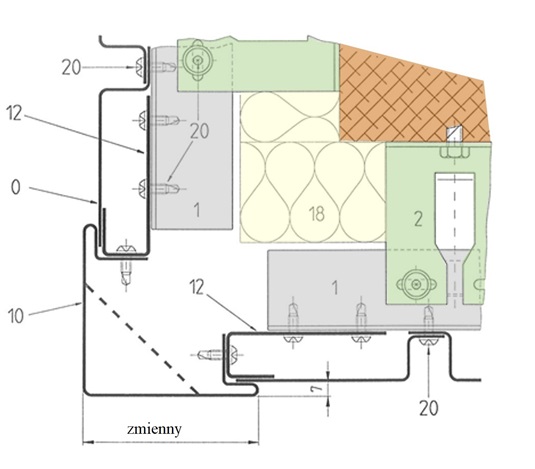

Możliwe są wszystkie połączenia wymagane na budowie, takie jak narożniki zewnętrzne i wewnętrzne, wykończenia cokołu, obramowania okien, przegrody międzykondygnacyjne itp.

Materiał: aluminium 0,8 mm, powlekane w taśmie (proces coil coating)

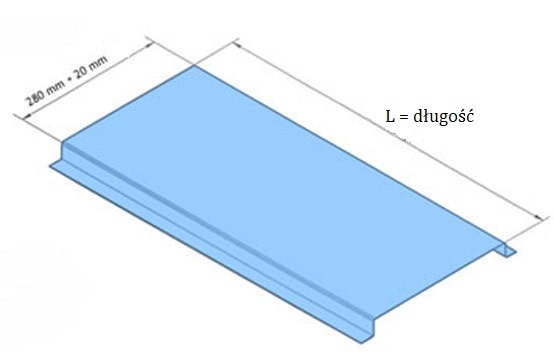

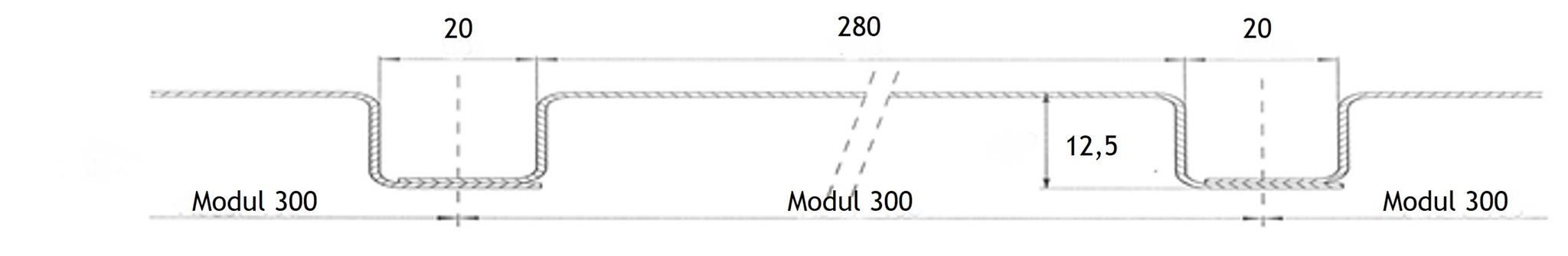

Przekrój elementu fasadowego EURACON FS-300:

Metalowy panel elewacyjny EURACON FS-300 - montaż

Płyta aluminiowa EURACON FS-300 bez mostków krawędziowych, aluminium 0,8 mm

Długość (min.) 600 mm
Długość (maks.) 8000 mm

Długość standardowa (długość) 2800 mm

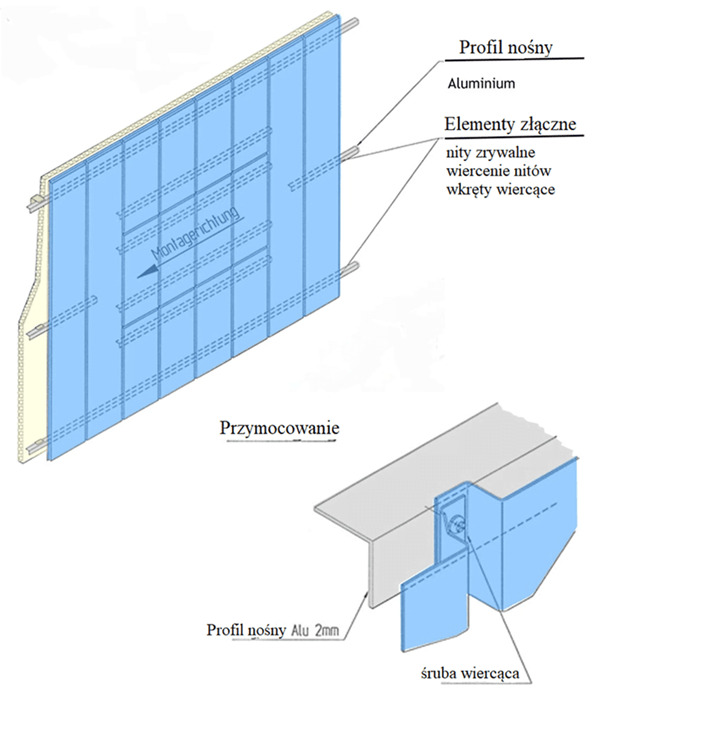

System EURACON FS-300 - Montaż

Fasada musi zapewniać budynkowi ochronę przed czynnikami atmosferycznymi.
Ponadto powinna być estetyczna i reprezentacyjna, ponieważ ściany zewnętrzne budynku od zawsze służą jako wizytówka. Oba te cele można osiągnąć dzięki systemowi fasadowemu EURACON FS-300.

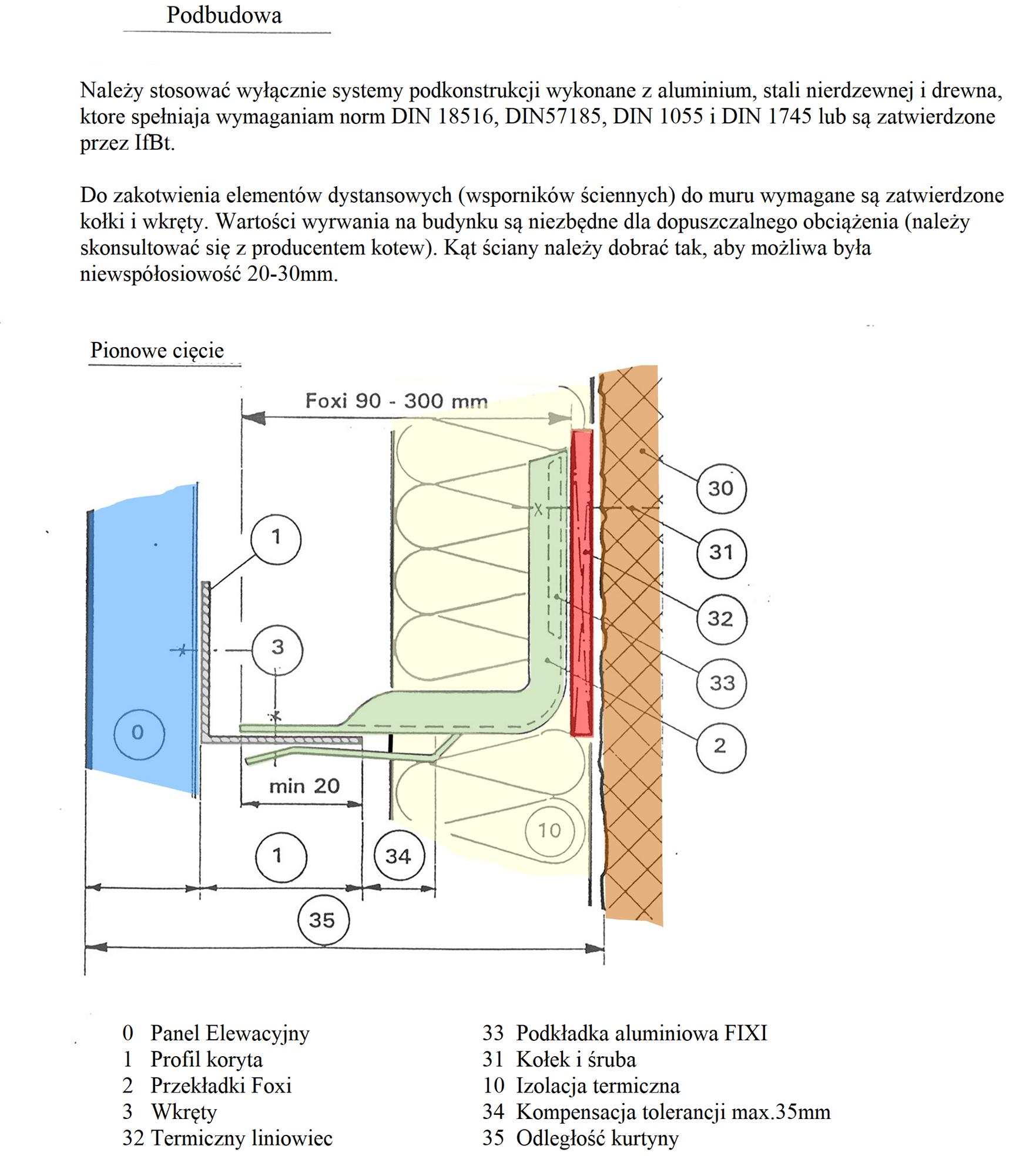

Ta zawieszona, wentylowana i ocieplona fasada składa się z trzech ważnych elementów:

- mineralnej izolacji termicznej o zmiennej grubości, w zależności od potrzeb

- standardowej aluminiowej konstrukcji nośnej, indywidualnie dostosowanej do konkretnej  konstrukcji ściany i występującego obciążenia wiatrem.

- elementów elewacyjnych EURACON FS-300 z barwionego aluminium o grubości 0,8 mm.

- Konstrukcja nośna, w tym sposób mocowania (statyka) oraz grubość izolacji termicznej, jest obliczana przez biuro inżynierskie.

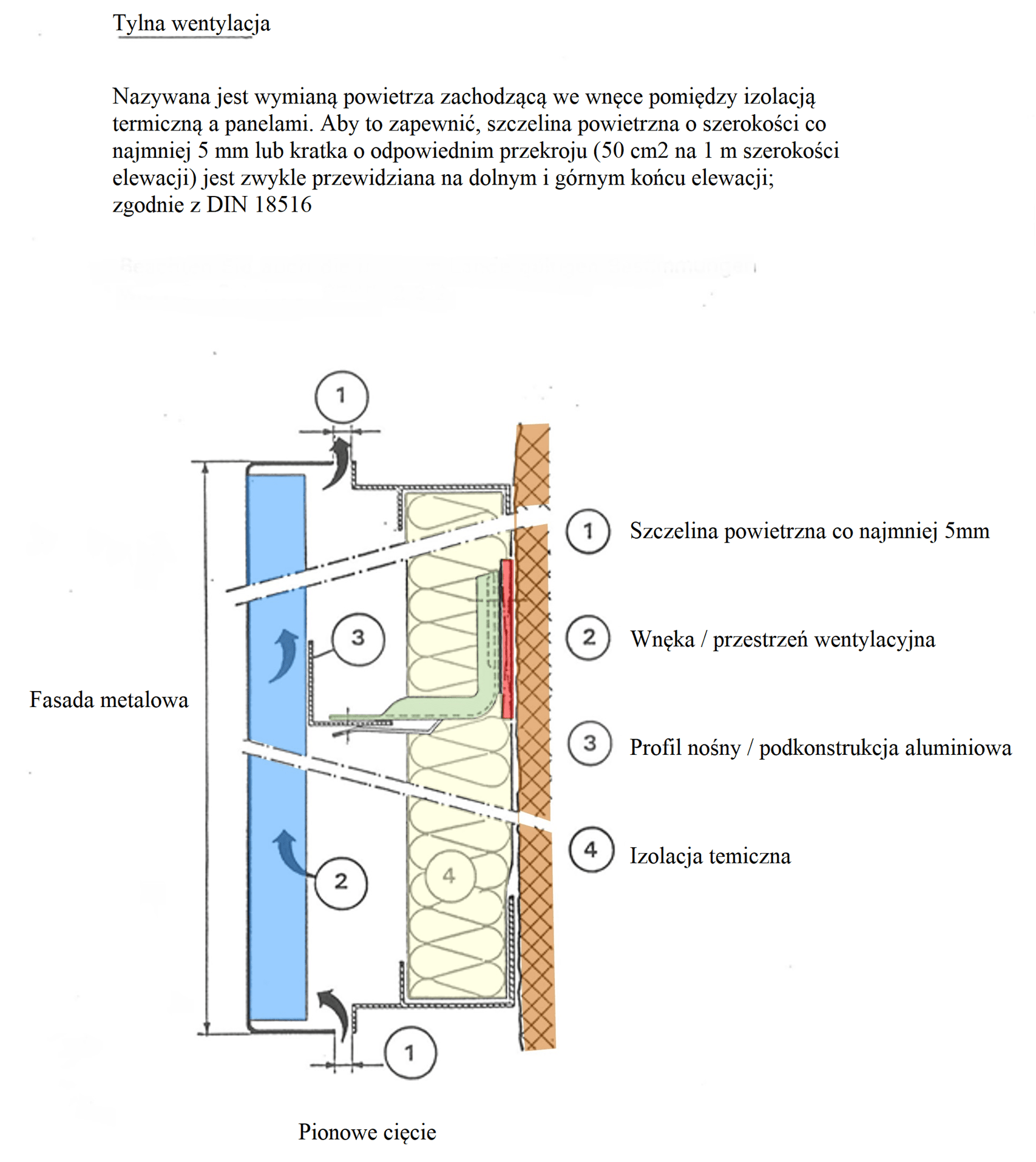

Wentylacja tylna to wymiana powietrza, która odbywa się w przestrzeni między izolacją termiczną
a panelami aluminiowymi. Aby to zapewnić, zazwyczaj na górnym i dolnym końcu elewacji potrzebna jest szczelina powietrzna o szerokości około 5 mm.

Dzięki nowoczesnym technikom obróbki i szerokiej gamie dostępnych kolorów można bezkompromisowo zrealizować wygląd elewacji zgodny z wizją projektanta.

W konstrukcji panelowej pasmowe, profilowane wzdłużnie elementy są oddzielone na wysokości piętra za pomocą poziomych profili rozdzielających. Pionowe spoiny i mocowania odpowiadają konstrukcji kasetonowej.

Wymiary paneli:

Szerokość panelu: 320 mm
Szerokość modułu: 300 mm
Wysokość: standardowo 2800 mm (możliwe są długości niestandardowe)
Wysokość maks.: 4000 mm
Grubość materiału: 0,8 mm

Wykończenie otworów okiennych w elewacji wymaga szczególnie starannego zaplanowania.
Szczególnie odpowiednie są gotowe ościeżnice metalowe.

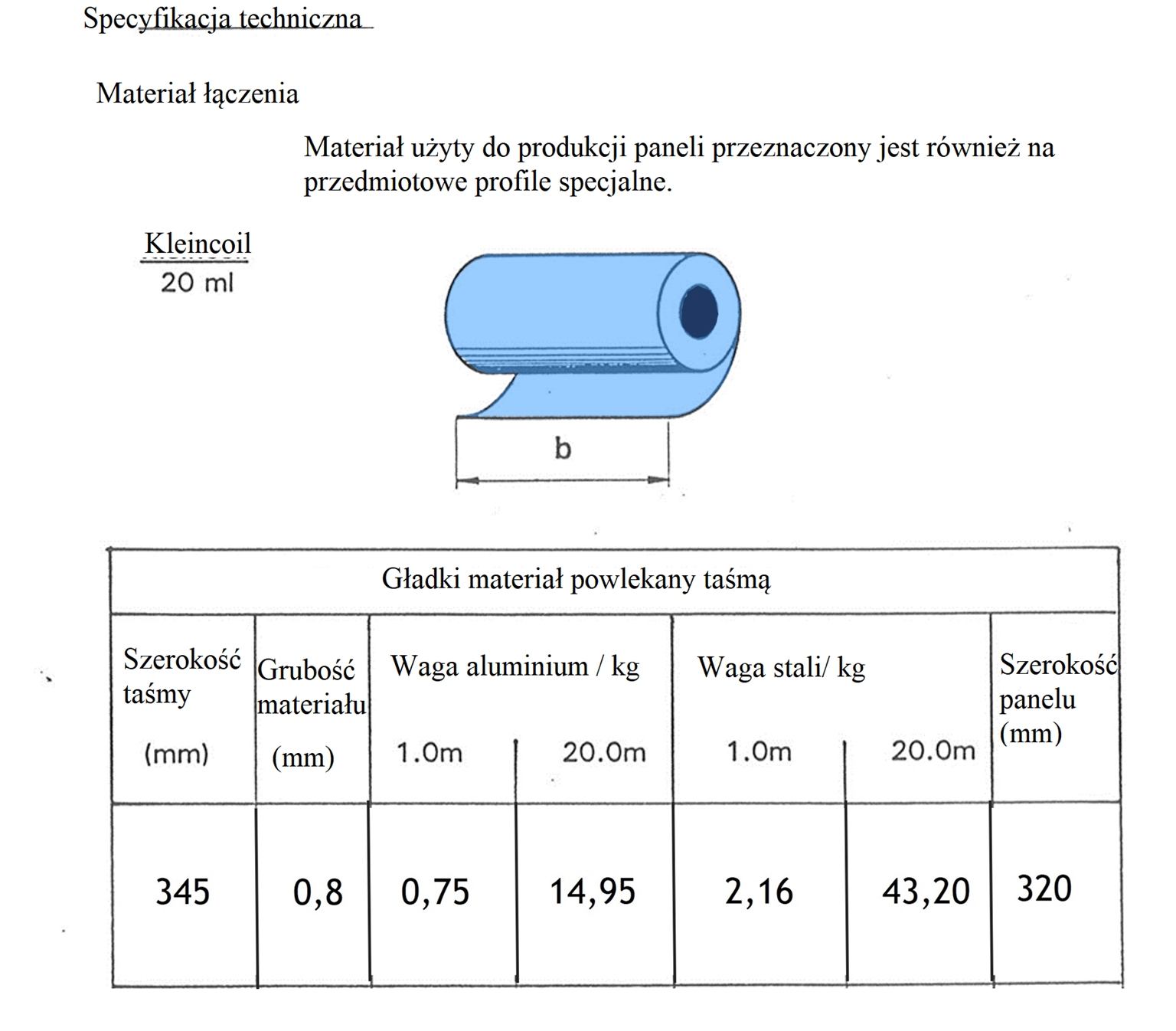

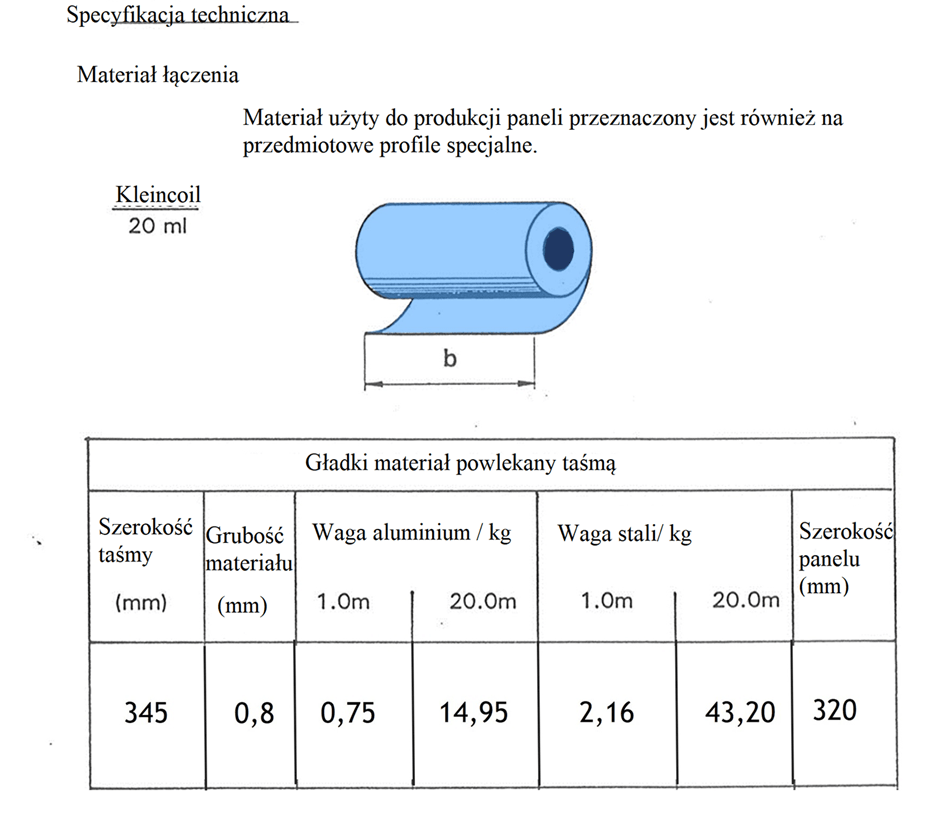

W celu wykonania specjalnych profili dostosowanych do konkretnego obiektu można nabyć w firmie Dobner materiał taśmowy o szerokości 342 mm, używany do produkcji paneli, sprzedawany na metry.
Dzięki temu mają Państwo możliwość samodzielnego wykonania indywidualnych profili poprzez gięcie.

Panele EURACON FS 300 są przeznaczone zarówno do montażu poziomego, jak i pionowego.
Widoczne mocowanie w spoinach odbywa się za pomocą wkrętów z łbem stożkowym lub
nitów zrywalnych na aluminiowej konstrukcji nośnej.
Na podstawie wieloletniego doświadczenia firma EURACON zawsze zaleca montaż pionowy na poziomej konstrukcji nośnej.

Możliwe jest wykonanie wszystkich połączeń wymaganych na budowie. Dzięki bardzo stabilnemu profilowaniu oraz wysokości paneli wynoszącej 12,5 mm zapewniona jest odporność okładzin elewacyjnych na ulewny deszcz i silny wiatr.

Izolację termiczną montuje się w pożądanej grubości przed montażem profili nośnych.
Wysokość paneli wynosząca 12,5 mm zapewnia w każdym przypadku niezbędną przestrzeń do wentylacji tylnej.

Jeśli panel aluminiowy ma 2,8 metra długości, a różnica temperatur między letnim dniem a zimową nocą wynosi około 90°K, panel ten może rozszerzyć się o około 2,8 mm. Takie różnice temperatur występują między latem
(aluminium nasłonecznione) a zimą (temperatura powietrza w nocy).

Dlatego przy projektowaniu elementów elewacyjnych należy zawsze uwzględniać rozszerzalność cieplną, stosując elastyczne mocowania – tzw. punkty ślizgowe.
Brak punktów ślizgowych może prowadzić do odkształcenia elementów elewacyjnych,
a nawet do zerwania elementów mocujących, a tym samym do upadku elementów elewacyjnych.

Uwaga:

W przypadku ponownego zamówienia paneli z kolorowego aluminium mogą wystąpić niewielkie różnice w odcieniu między poszczególnymi partiami. Wynika to z faktu, że surowce naturalne, takie jak mineralne pigmenty barwiące, zawsze charakteryzują się niewielkimi różnicami. Te naturalne niuanse są zjawiskiem normalnym i nie stanowią wady produkcyjnej. Dlatego przed montażem należy zawsze
porównać numery partii podane na opakowaniach dostawczych.
Zaleca się stosowanie różnych partii na różnych stronach budynku lub w różnych etapach budowy.

Zgodnie z warunkami dostawy firmy EURACON, nabywając kolorowe panele aluminiowe EURACON, stają się Państwo również właścicielami opakowań. Dlatego firma EURACON nie może przyjąć tych opakowań z powrotem. Opakowania muszą zostać prawidłowo zutylizowane przez użytkownika końcowego (firmę montażową).

Cięcie:

Za pomocą pił tarczowych, pił ukośnych, pił taśmowych, nożyc itp. (nie wolno używać tarcz tnących)

Krawędzie:

Minimalny promień gięcia = 2,5 x grubość taśmy z warstwą pośrednią z tworzywa sztucznego po stronie barwionej

Montaż:

W białych bawełnianych rękawiczkach, aby zapobiec pozostawianiu odcisków palców i zabrudzeń

Czyszczenie:

Za pomocą neutralnych, wodnych środków czyszczących, dobrze spłukać, w razie potrzeby
skorzystać z usług specjalistycznej firmy

Połączenia:

W przypadku wymaganych funkcji i obciążeń należy zawsze postępować zgodnie z wytycznymi technicznymi
i zasadami obróbki blachy

Niedozwolone:

Powłoka powierzchniowa elementów sufitowych nie może mieć kontaktu z rozpuszczalnikami, cementem, kwasami, zasadami, silikonowymi środkami smarnymi i uszczelniającymi, pyłem szlifierskim, wiórami ze stali itp.
Niedopuszczalny jest kontakt z miedzią, a także naklejanie tabliczek itp.
Panele nie nadają się do spawania.

Przechowywanie i transport:

Przechowywać wyłącznie na równych, suchych powierzchniach. Chronić opakowanie przed wilgocią, wysoką temperaturą i silnym nasłonecznieniem. Wózki widłowe nadają się wyłącznie do transportu elementów o długości do 4 m.

Mocowanie za pomocą śrub lub nitów:

Należy uwzględnić rozszerzalność materiału wzdłużną. Punkt mocowania należy umieścić jak najbliżej środka panelu. Punkty ślizgowe zawsze na końcach paneli. W przypadku wkrętów samowiercących należy pracować z odpowiednim momentem obrotowym (nigdy nie przekręcać). Minimalna średnica łba śruby lub nitu = Ø 15 mm.

Punkty przesuwne:

Punkty przesuwne mogą mieć postać otworów podłużnych lub okrągłych o średnicy 5 mm. Do wykonania otworów podłużnych stosuje się wykrojniki ręczne. Otwory okrągłe można wykonać za pomocą wykrojników ręcznych lub poprzez nawiercenie wiertłem o średnicy 5 mm.

Obciążenia dodatkowe:

Na panele elewacyjne nie wolno mocować żadnych dodatkowych elementów, takich jak lampy, wysięgniki, odciągów itp. Obciążenia te należy prawidłowo przenieść na ścianę poprzez konstrukcję nośną.

Obciążenia udarowe:

Obciążenia udarowe to oddziaływania zewnętrzne, które powstają w wyniku opierania się o ściany przedmiotów, np. drabin, rowerów itp. Dzięki dodatkowym środkom konstrukcyjnym można uniknąć takich szkodliwych skutków.
Firma EURACON zaleca pokrycie cokołów lub obszarów parteru materiałami o większej odporności mechanicznej, np. kamieniem naturalnym lub ceramiką.
Bardzo dobrze nadają się do tego również laminaty, takie jak Resopal lub Maxplatten.

Zastosowania specjalne:

Panele EURACON FS-300 nie nadają się do stosowania na dachach. Przejścia od elewacji do pokryć attykowych, konstrukcji o dużym nachyleniu itp. są możliwe, o ile poprzez środki konstrukcyjne uwzględniono odprowadzanie wody.

Uszczelnienia:

Ze względu na duże ryzyko zabrudzenia spowodowane silikonowymi masami uszczelniającymi – w żadnym wypadku nie należy ich stosować! Należy używać innych produktów, np. akrylowych lub z polimerów hybrydowych.

Konserwacja i czyszczenie:

Fasada pozostaje zawsze piękna, zwłaszcza od strony narażonej na działanie czynników atmosferycznych, ponieważ deszcz w połączeniu z kontrolowanym wykwitaniem utrzymuje ją w czystości. Jeśli w miejscach mniej narażonych na działanie czynników atmosferycznych wyjątkowo pojawią się zabrudzenia, można je usunąć za pomocą myjki wysokociśnieniowej przy niskim ciśnieniu. Zaleca się stosowanie neutralnych, wodnych środków czyszczących, np. zwykłego płynu do mycia naczyń.

Szybka i łatwa wymiana uszkodzonych paneli:

Widoczne mocowanie w fugach pozwala na szybką i bezpieczną wymianę poszczególnych uszkodzonych paneli w ciągu kilku minut.
